地下水不仅是我国城乡生活和工农业用水的重要供水水源，是水资源的重要组成部分，而且是维系生态系统的重要要素。随着我国经济社会发展，地下水的不可替代作用日益凸显。

全国各地职能部门，按照实施“国家节水运动”的要求，落实最严格的水资源管理制度，加强地下水动态监测，推动地下水水位和水质双控，降低地下水开发利用总量和强度。

　地下水采样监测系统作为一种集成了传感器技术、信息技术和数据分析技术的现代化工具，能够实时监测地下水的水质和水量变化，为水资源管理者提供准确、及时的数据支持，从而实现对地下水资源的合理调度和有效保护。

 系统方案

1.整体设计思路

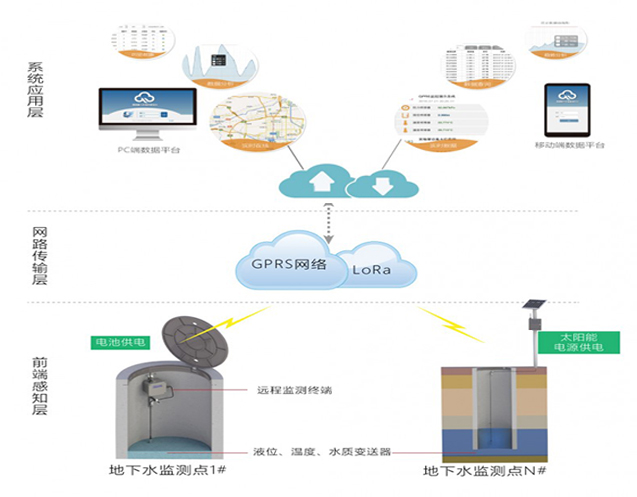

本系统主要由现场计量设备、监测终端、通讯网络、监控中心四部分组成。

1.1 现场计量设备

液位计 测量地下水的实时水位、水温；

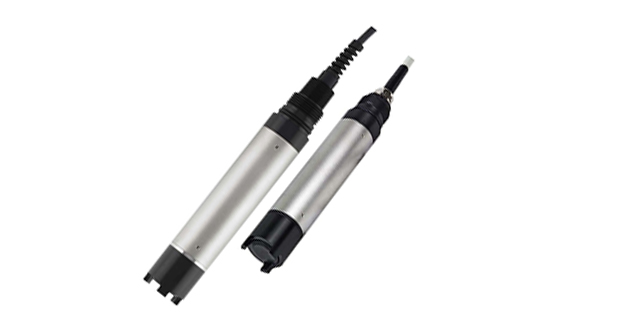

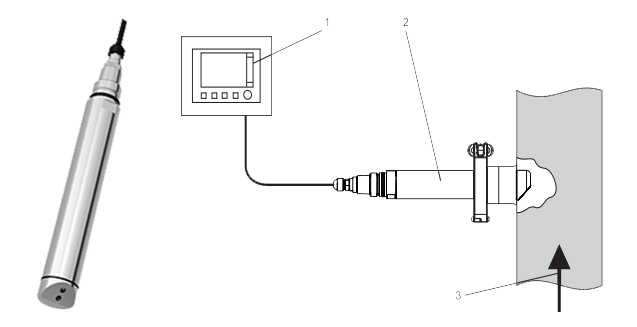

水质传感器 监测地下水的PH、浊度、溶解氧等水质参数；

摄像机 支持实时视频及定时拍照功能，可检测监测点附近情况，防盗防破坏；

流量计 测量地下井出水瞬时流量及累计流量。

1.2 监测终端

监测终端为唐山柳林的MGTX系列监测终端箱，内部主要设备为我公司研发生产的RTU，RTU与现场计量设备相连，负责采集现场数据，并将数据通过相应的通讯端口上传，同时执行各级中心下达的命令。监测终端支持拓展控制功能，可控制阀门的启停及开度；支持采集箱门开关状态；电池电压状态；支持开门拍照等功能。

根据现场的供电情况，监测终端可分为两种情况：

市电型监测终端 适用于具备市电的地下水位监测点；

太阳能供电型遥测终端 适用于野外太阳能供电的监测点；

低功耗监测终端 适用于无电源情况，需要电池供电的监测点，具备休眠功能。

1.3 通讯网络

由于地下水位监测点，大多数距离监控中心距离较远，结合具体情况可选择4G传输网络。

4G通信具有非对称的超过2Mb/s的数据传输能力，数据率超过UMTS，是支持高速数据率（2～20Mb/s）连接的理想模式，通讯灵活可以双向下载传递资料、图画、影像。同时还具有智能性高，兼容性好等特点。

1.4 监控中心

现场设备运行数据经现场监控终端及其通讯端口，通过4G传输到服务器里，把现场监测水位的各类数据进行采集进入中心服务器，各职能工作人员通过客户计算机访问服务器数据，实时了解各监测站点的设备运行情况、相关运行参数。监控中心发送的命令也由此路径执行到受控设备。

监控中心组成：

地下水在线监测系统

巡检APP

大屏展示软件

支持数据与其他平台对接

主要核心硬件

低耗能遥测终端机

低耗能遥测终端机（RTU）是关键设备之一，低耗能遥测终端机是地下水在线监测系统的“神经中枢”，其低功耗、高可靠性与智能化特点，可显著降低运维成本并提升数据时效性，适用于大规模监测网络建设，为水资源管理与污染防控提供坚实的技术支撑。

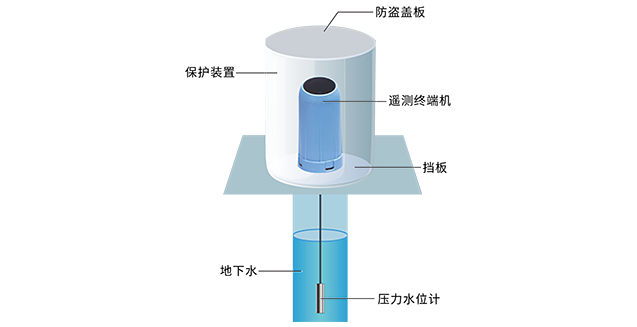

地下水位计

地下水位计是一种用于测量和监测地下水位深度的设备。通过传感器等部件，能够实时监测地下水的压力或水位高度，并将数据传输到数据记录器或监控系统中进行分析和记录。它对于了解地下水资源的状况、预防地下水过度开采或污染、保护生态环境和人类生活水源的安全具有重要意义。

水质分析仪

水质分析仪作为一种高效、准确的检测工具，扮演着重要的角色。水质分析仪，能够定量测定水体样本中的氨氮、COD（化学需氧量）、总磷等几十种关键要素，为水质监测和水污染治理提供了有力的技术支持。

软件平台

更多相关信息 还可关注中铁城际公众号矩阵 扫一扫下方二维码即可关注
